Omno151双光栅扫描光谱仪

Omno151双光栅扫描光谱仪






特点:
·

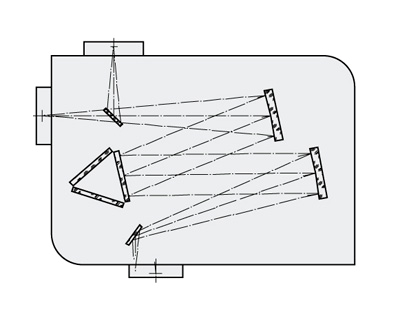

非对称水平Czerny-Turner光路,消慧差设计,

可改善谱线对称性和提高光学分辨率
·
消二次色散设计,有效抑制杂散光
·
可根据具体需求灵活配置多块光栅
·RS232
接口通过计算机控制光栅转换、滤光片更换和波长扫描,实现全自动宽光谱测试
·
入光口可与我公司各种光源配套使用,可配光纤接口
·
可连接我公司任意一款单点探测器和其它附件,还可以连接线阵、面阵探测器做摄谱仪使用。
·
精密蜗轮蜗杆传动,准确度和重复性高,噪声低,使用寿命长
·
狭缝设计独特,刃口自动保护,宽度调节对称性,好使用寿命长
·
配有充氮气专用口,便于在紫外和近红外有大气吸收谱的波段范围内使用
·
选材精细,工艺规范,制作精良,具有良好的性能指标和批量一致性
·
光学室和机械传动室严格分开,避免后者产生杂散光及润滑油微量挥发对光学件的污染

技术参数:

焦距(Focal Length)

150mm

F/#

F/4.5

杂散光(Stray Light)

5×10-4

小步距(Minimum Step)

0.0045nm

光栅名称(Grating Name)

光栅S30x30x6

光栅有效使用面积(Grating Size)

30mm×30mm

标准配置光栅 (Standard 2 Gratings)

7OG1200-3001200g/mm,λp=300nm

7OG600-1000600g/mm,λp=1000nm

狭缝有效尺寸(Slits Size)

刃口10μm自动保护,宽10μm-3mm可调,高5mm

外形尺寸(Size)

298mm×200mm×185mm

光路中心高

140mm±5mm可调)

重量(Weight)

10kg



单色仪光栅表:

光栅型号

线色散

(nm/mm)

准确度

nm

重复性

nm

分辨率

nm

理论光谱

范围(nm)

机械光谱

范围(nm)

7OG2400-250

2.7

0.13

0.05

0.2

185-500

0-550

7OG1800-250

3.6

0.17

0.08

0.27

185-500

0-730

7OG1800-500

330-730

7OG1200-250

5.4

0.25

0.1

0.4

185-500

0-1100

7OG1200-300

200-600

7OG1200-500

330-1000

7OG600-300

10.8

0.5

0.2

0.8

200-600

0-2200

7OG600-400

260-800

7OG600-500

300-1000

7OG600-750

500-1500

7OG600-1000

660-2000

7OG600-1250

830-2200

7OG300-500

21.6

1.0

0.4

1.6

330-1000

0-4400

7OG300-1250

830-2500

7OG300-1800

1200-3600

7OG300-3000

2000-4400

7OG150-4000

43.2

2.0

0.8

3.2

2600-8000

0-8800

7OG66-DB

97

4.6

1.8

7.3

2500-25000

0-20000

7OG50-12000

130

6

2.4

9.6

8000-24000

0-26400



 数据采集器

*1256倍的增益变换,测量范围宽

*高性能运算放大器和±15BitsA/D转换器,实现高动态范围信号采集,测量精度高

*具有双路相同性能的输入通道,可设置为直流电压输入或直流电流输入

电流±5pA~±40µA

电压±0.5µV~±4V

*双路D/A变换输出通道,可用于控制其他实验设备

输出幅度:0V10V

D/A转换精度:12Bits

*可进行单通道测量和比率测量

*触发输入和触发输出通道各一个,可实现同步实验

*标准RS232串行接口及与7ISW系列光谱仪的并行接口

*控件7IDA1U.ocx集成各种功能,方便二次开发

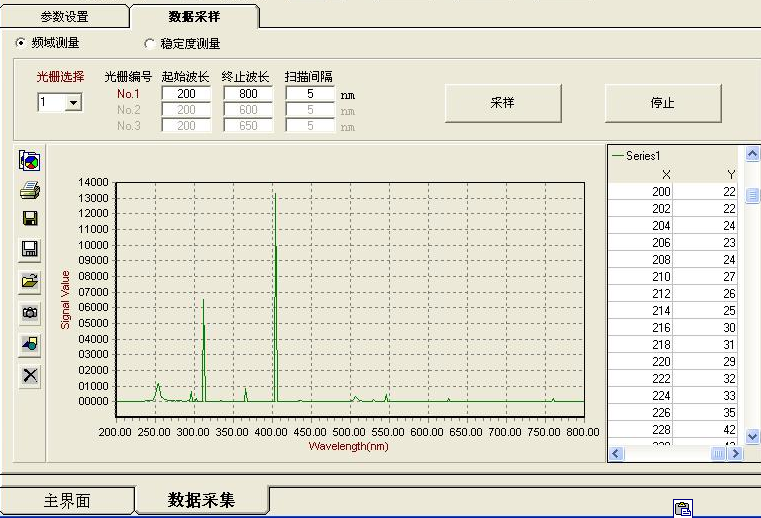

*7IMS系列单色仪连用的专用软件7IMSS

*7ISW系列光谱仪连用的专用软件7ISWS

*重量:3kg



光电倍增管

产品型号

CR131

1P28

波长范围

185-900

185-650

大响应波长

400

340

阴灵敏度

74

48

阴面积

 8×24

8×24

打拿增益

6×106

1×107

阳暗电流

3×10-9

5×10-9

阳脉冲上升时间

2.2

2.2

电子度越时间

22

22

阳阴之间大电压

1250v

1250v

重量

0.77kg

0.77kg

适用技术领域

紫外-可见光分光光度计,原子吸收分光光度计,

DNA检测,近红外光度检测

荧光分光光度计,拉曼光谱仪,气相液相色谱仪,浊度计,

直读光谱仪,生化医疗检测仪,油水分析,测汞仪,

硫氮氧化物环境监测仪器,光学发光仪器

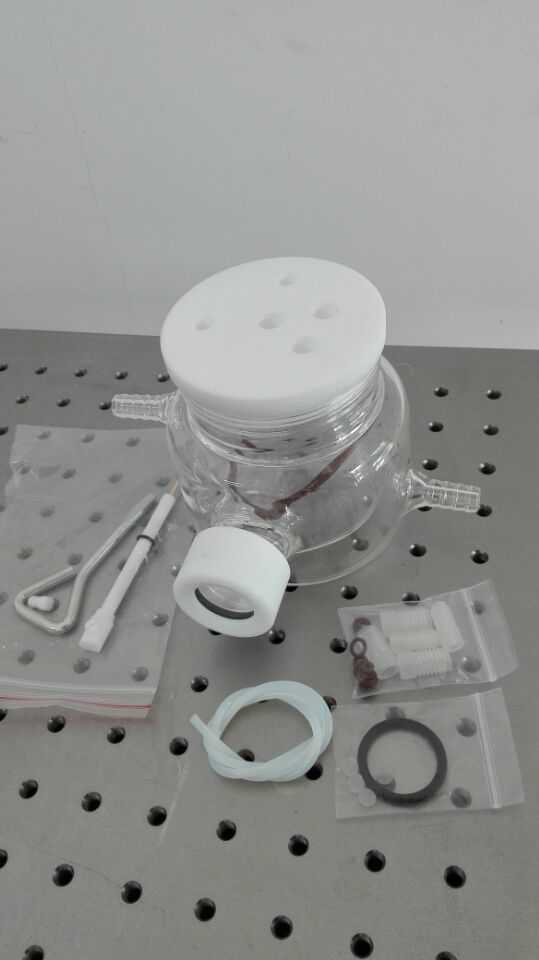

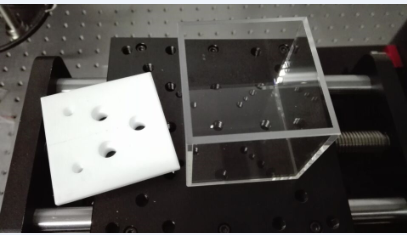

光电化学反应池



石英光电解池Quartz Photoelectrochemical Cells,品种多样,可定制。除了在光电化学研究中应用,石英电解池也广泛应用在溶剂体系研究中(如强碱)。在某些体系中,普通硅硼酸玻璃将被腐蚀。
